Intel SLC JCNE1 搭配几款 USB 2.0 主控测试
本文发布于 406 天前,最后更新于 406 天前,其内容可能已经过时,请以实际发展为准。如图片或链接失效,请留言说明。 你真的收不住你的洛阳铲了吗?

本文最初由博主发布于数码之家:https://www.mydigit.cn/thread-365961-1-1.html

手里有个金士顿SF2281的板子,打算做一个16贴JCNE1的SLC固态,于是就从方老板那里买了一板18个JCNE1,剩下两个打算贴个高速2.0 U盘。

JS29F16B08JCNE1这个颗粒坛里不少大佬玩过,自己也买过好几次,搓过一个双贴903能够读写200M/s,用来多重备份重要数据,并且体质普遍很好,基本上是个位数的坏块,运气好可以摸到0坏块的。这里试着贴了三款USB2.0主控板。

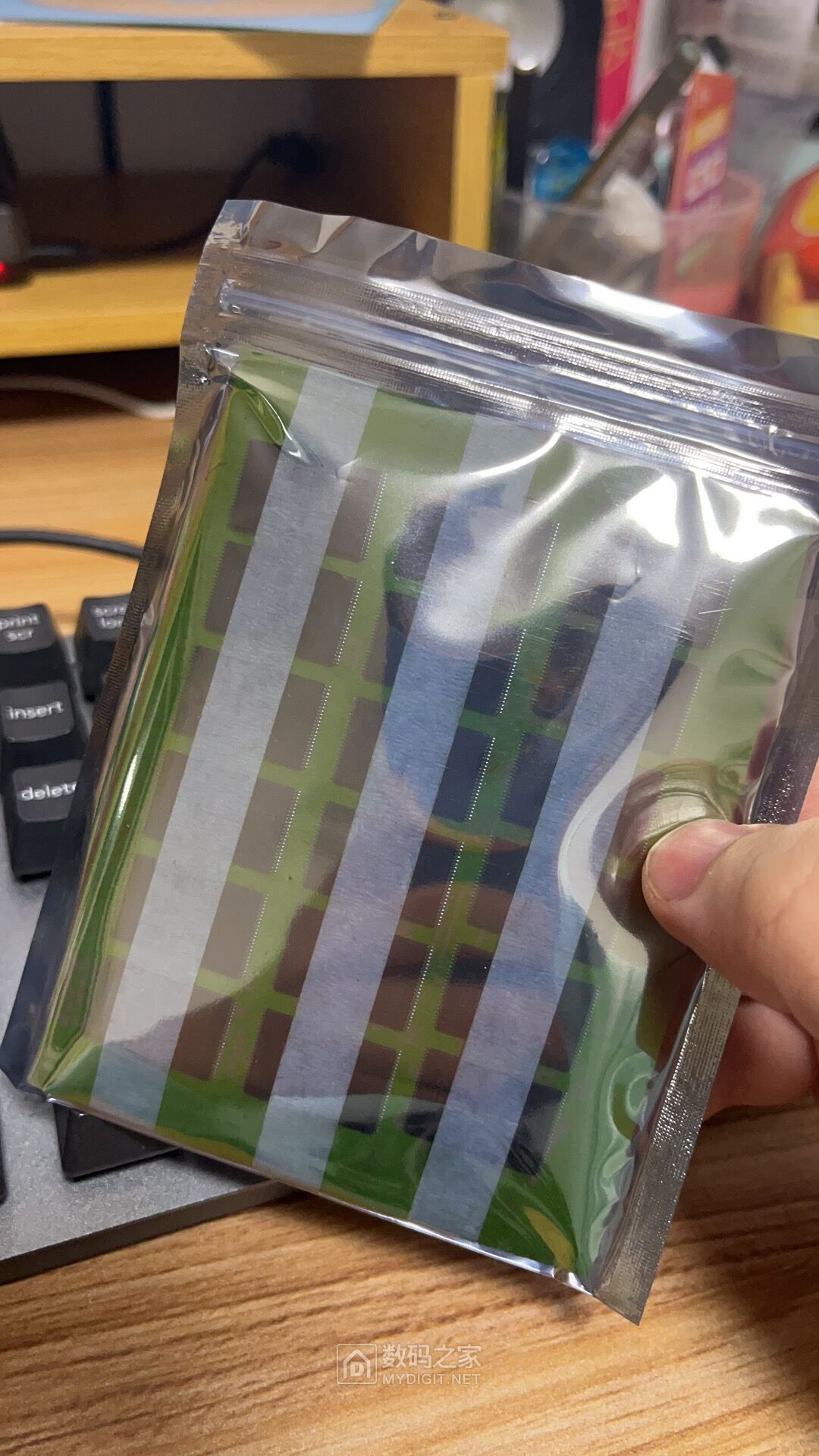

满满一板,接近300块

SM3257ENBA + JCNE1

慧荣的经典2.0主控,主要支持一些2D的SLC/MLC/TLC,其实一直想要G2版型的3257,然而已经没货了,现在只有这种通用版型的3257,并且还是ENBA版本,对一些老颗粒的支持不太行。之前坛子里大佬说这个主控绝配是牙膏的SLC,这次贴一片JCNE1看看:SB1 SB4 SB8全部留空。

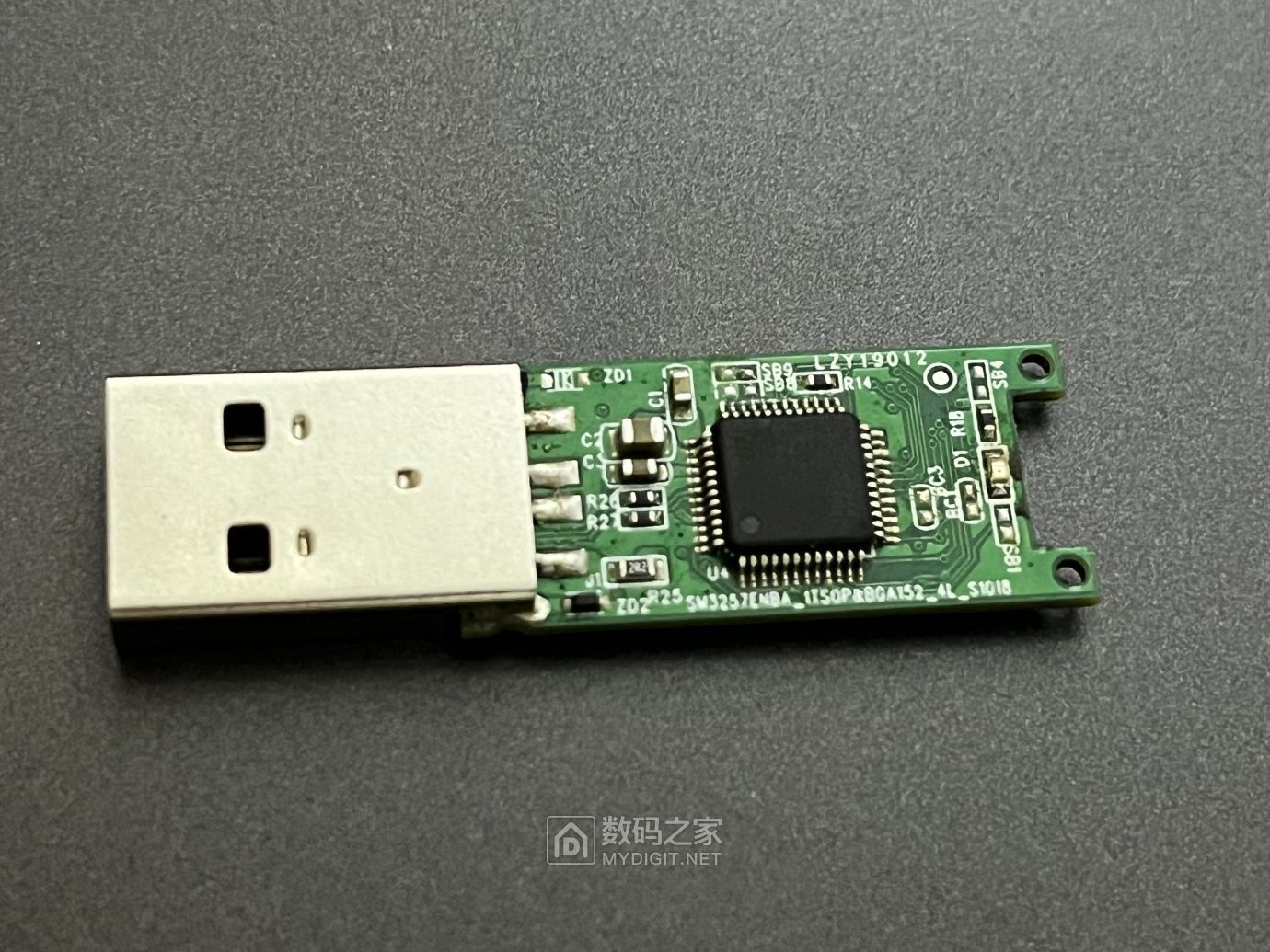

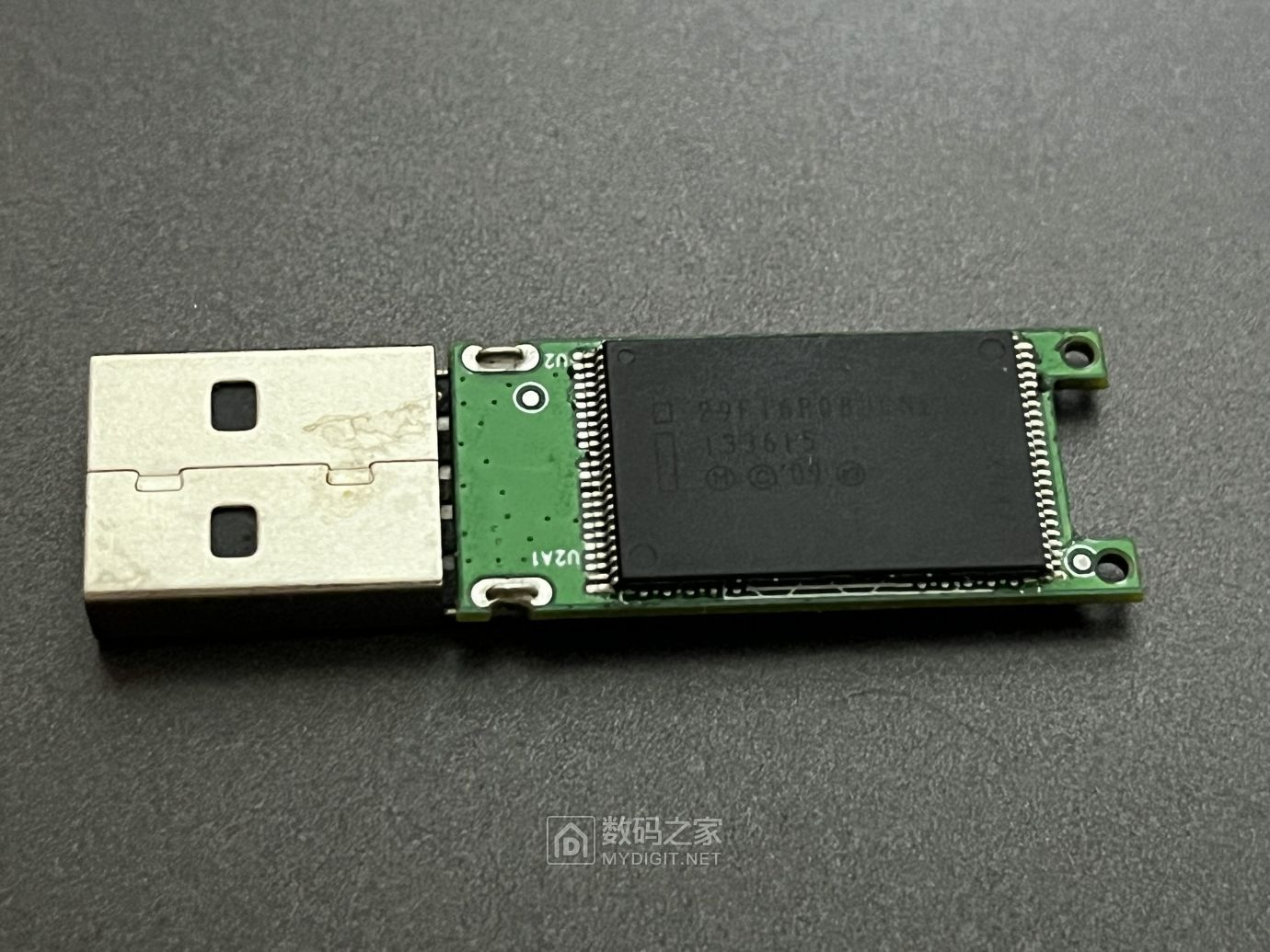

板子正面

板子反面

打开开卡工具,可以匹配到合适的固件,但是点击开卡提示FlashID not Found in DBF database(台系厂商奇妙的语法),于是就编辑flash_3257ENBA.dbf,找不到89 68 20 27 A9 00这个ID,但是有M73A镁光版本的2C 68 20 27 A9 00

@ 2C 68 20 27 A9 00 28 00 03 01 82 06 00 2A 2A 3F 54 00 00 00 00 00 00 60 60 21 21 21 2F 2F 2F // Micron MT29F32G08ABAAA L1120 25nm SLC M73A

众所周知镁光和牙膏的参数基本上都通用,把这行复制到Intel那段里面,第一位厂商代码2C改成89

@ 89 68 20 27 A9 00 28 00 03 01 82 06 00 2A 2A 3F 54 00 00 00 00 00 00 60 60 21 21 21 2F 2F 2F // Intel JS29F16B08JCNE1 L1120 25nm SLC M73A

然后重新尝试开卡,报错Flash can not support DDR(仍然是台系厂商奇妙的语法)。这个颗粒本身是支持DDR的,但开不了DDR可能是参数或者板子的问题,关掉Force DDR可以成功开卡。没中奖,2个坏块:

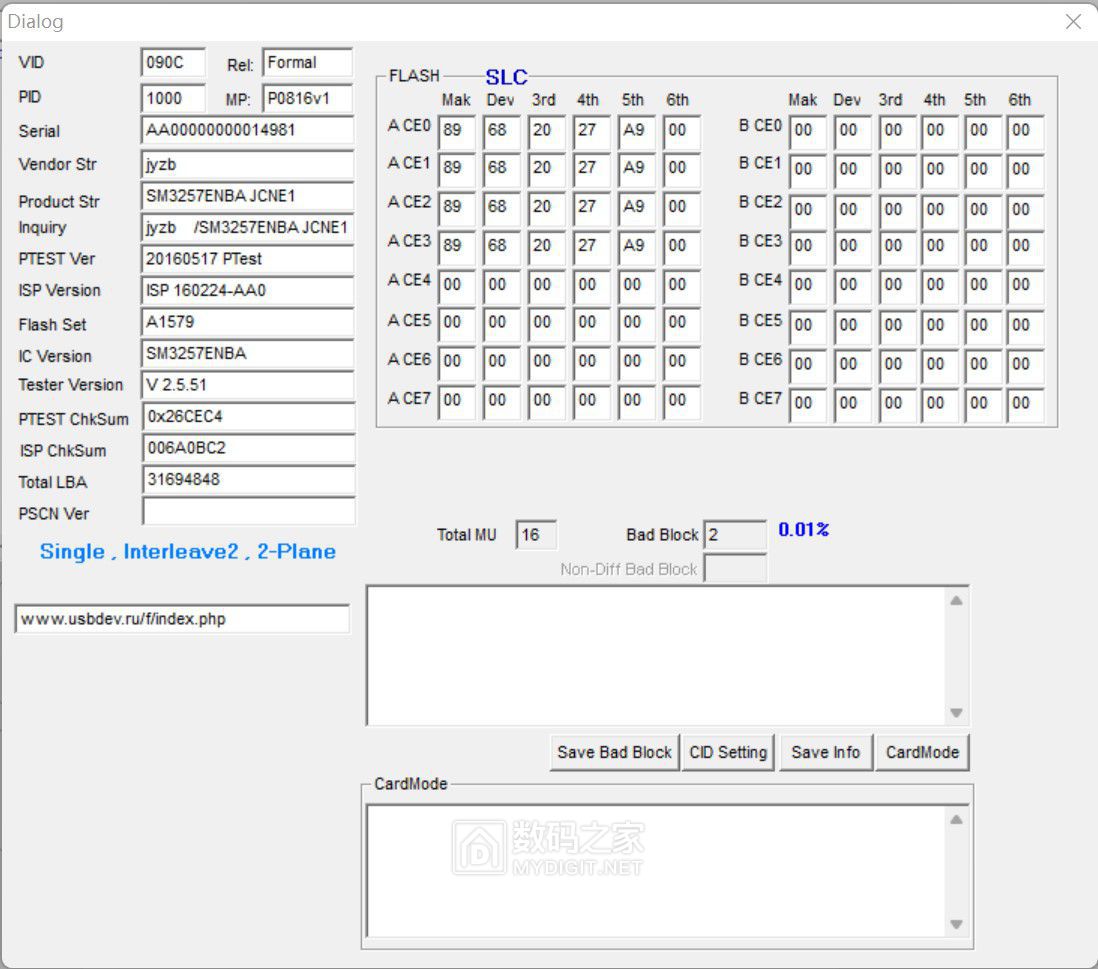

慧荣开卡工具检测结果。3257主控只支持2路交错,所以4CE无法提升速度。

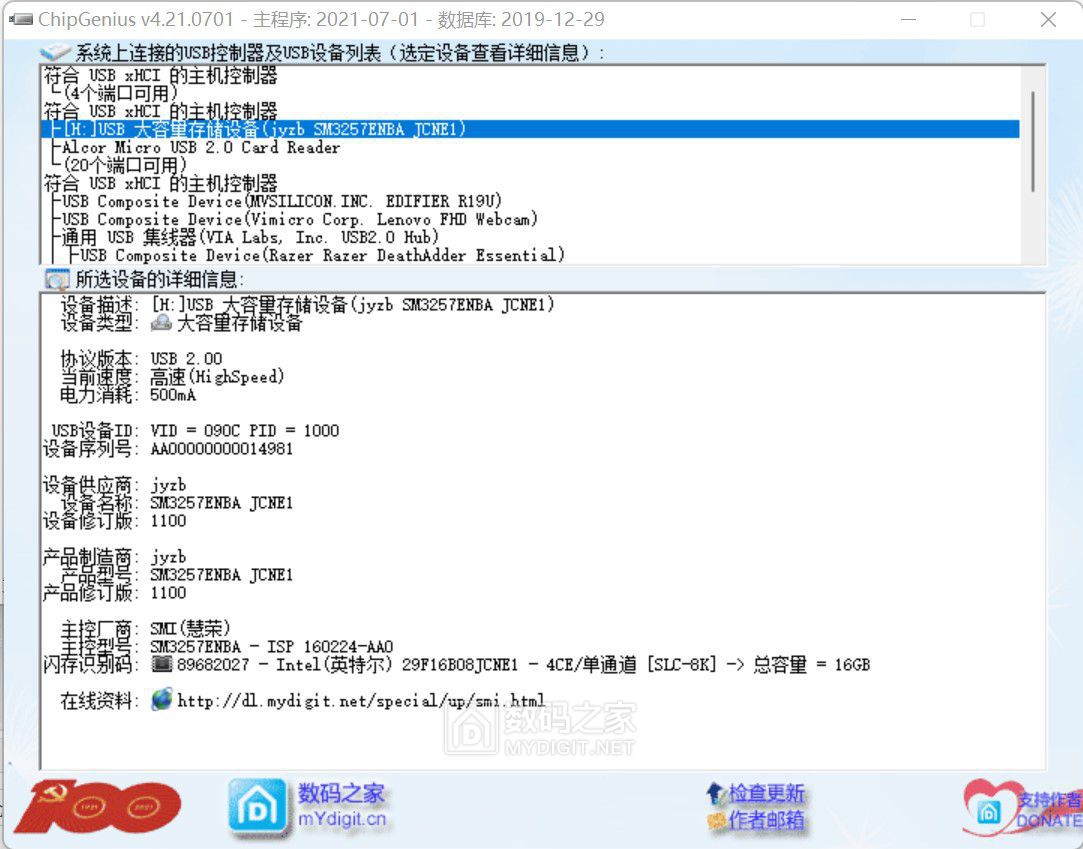

ChipGenius检测结果

然后测个速,没有DDR当然是拉跨:

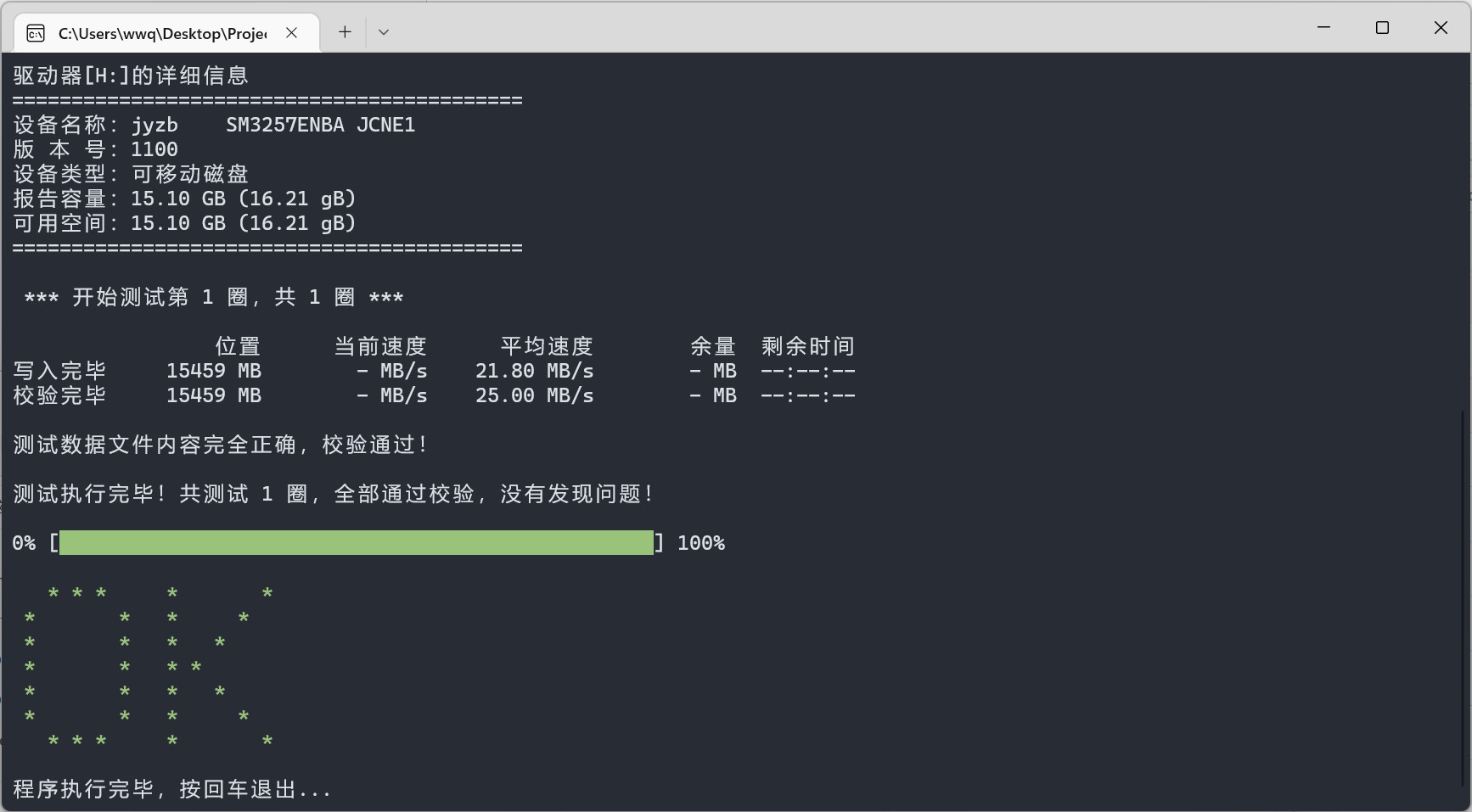

跑圈顺利通过,读25写22:

urwtest结果

AS SSD写入低一点:

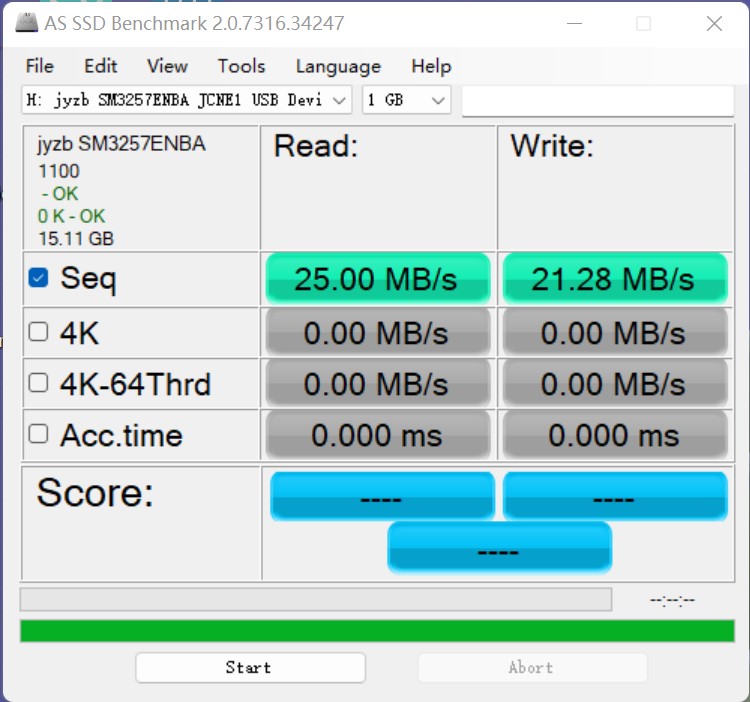

AS SSD结果

CBM2199E + JCNE1

一般用于配黑片的主控,但配上SLC和MLC正片速度也不慢,上限很高,这里用的支持4CE的28pin版本。
R1跳线要贴上,使得VccQ=3.3V,否则不认F
焊上之后颗粒发烫不认盘,于是用绿油挡掉板子的25-28、45-48脚,重新焊接后轻松识别并开卡:

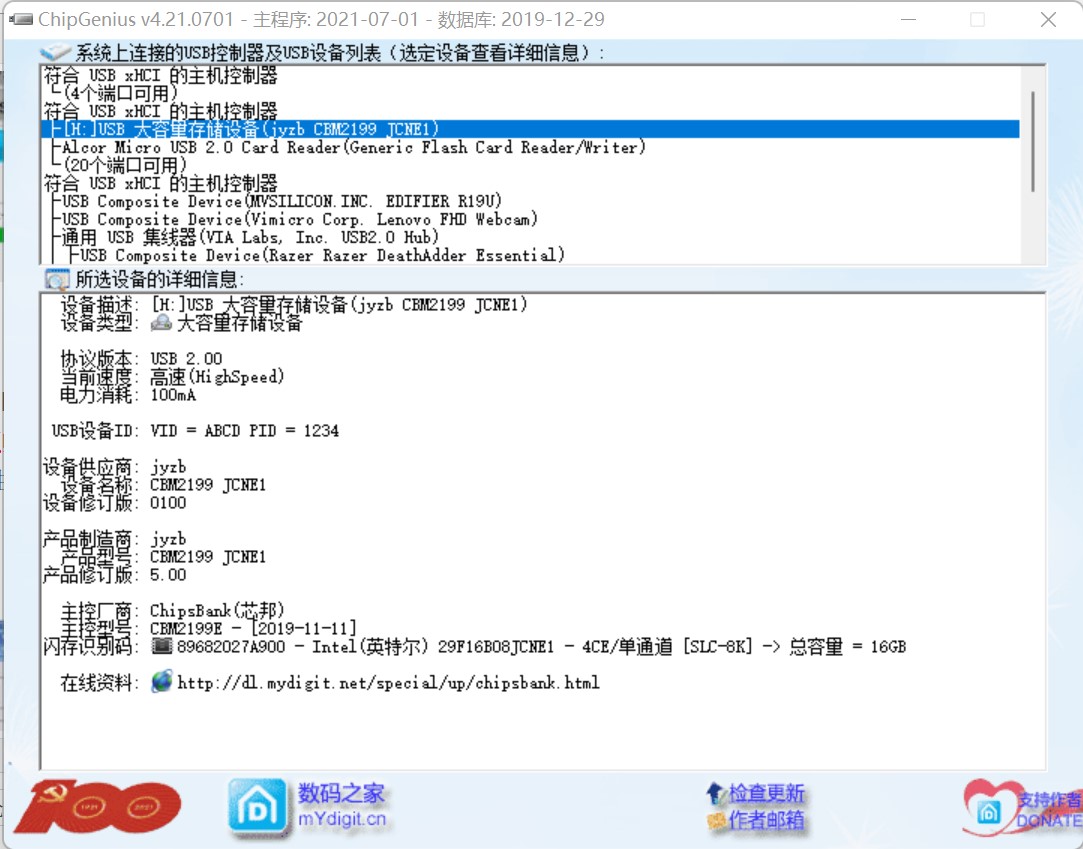

ChipGenius检测结果

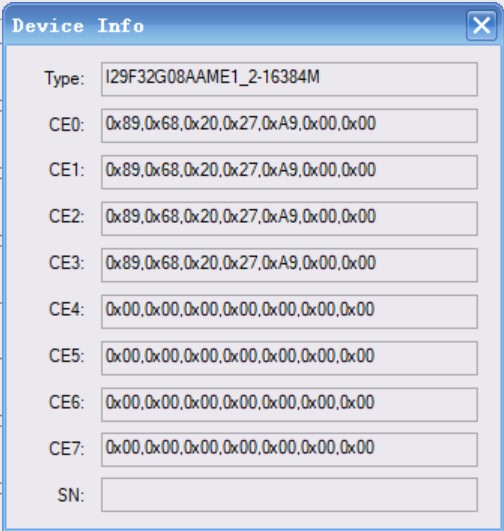

芯邦工具检测结果

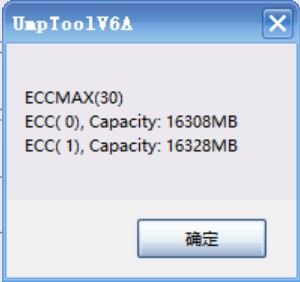

ECC1就满容量了:

默认参数下读写均为21M,速度比3257ENBA略慢,然后给颗粒超频,R/W Cycle默认是33,直接拉到20:

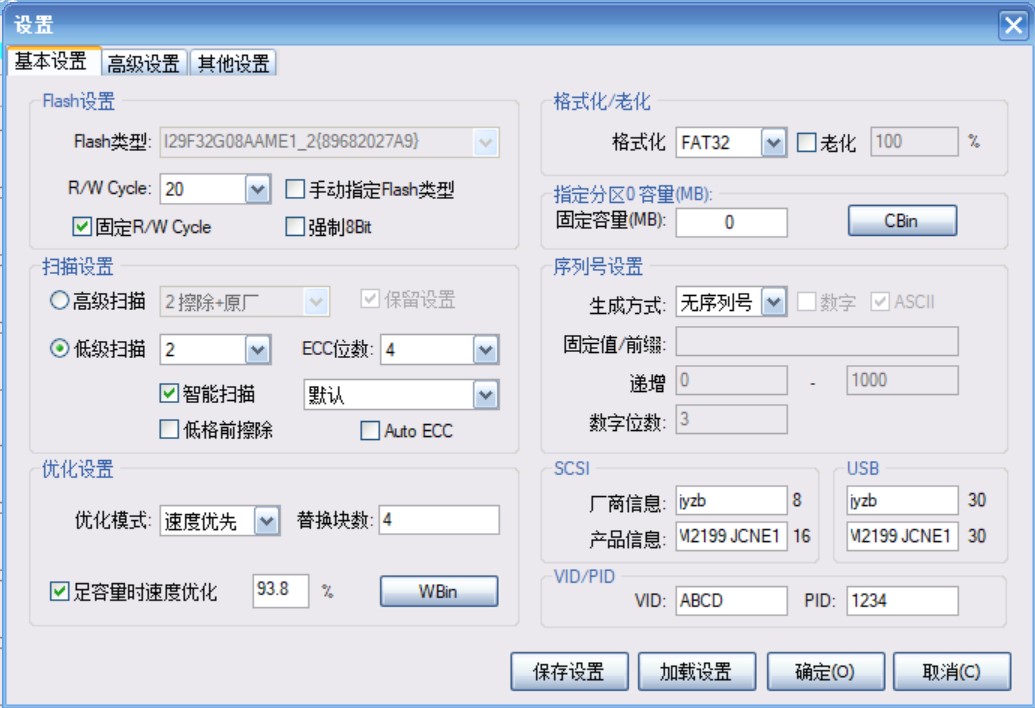

量产参数

顺利完成开卡,跑圈轻松通过,比3257快那么一点点,读写26:

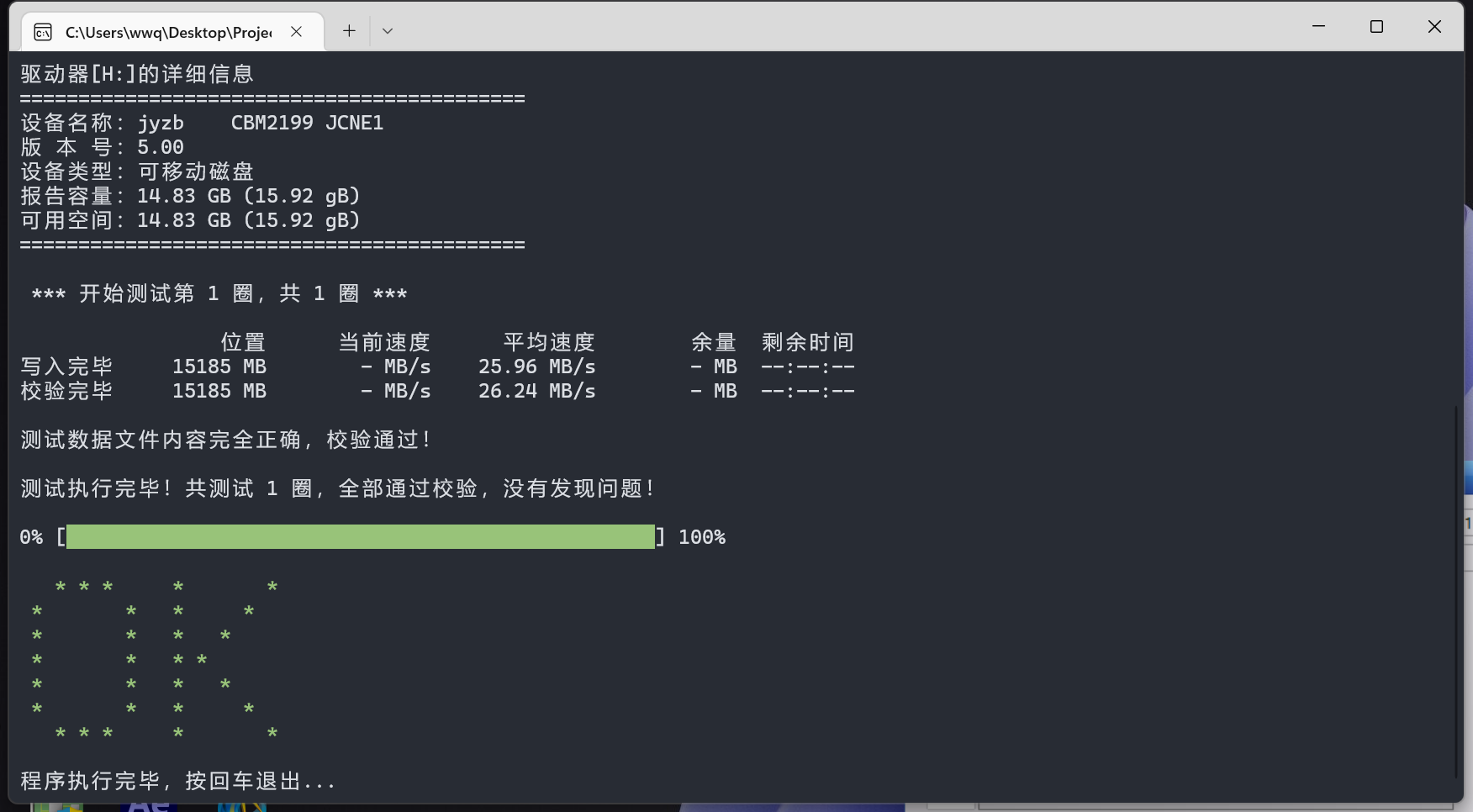

urwtest结果

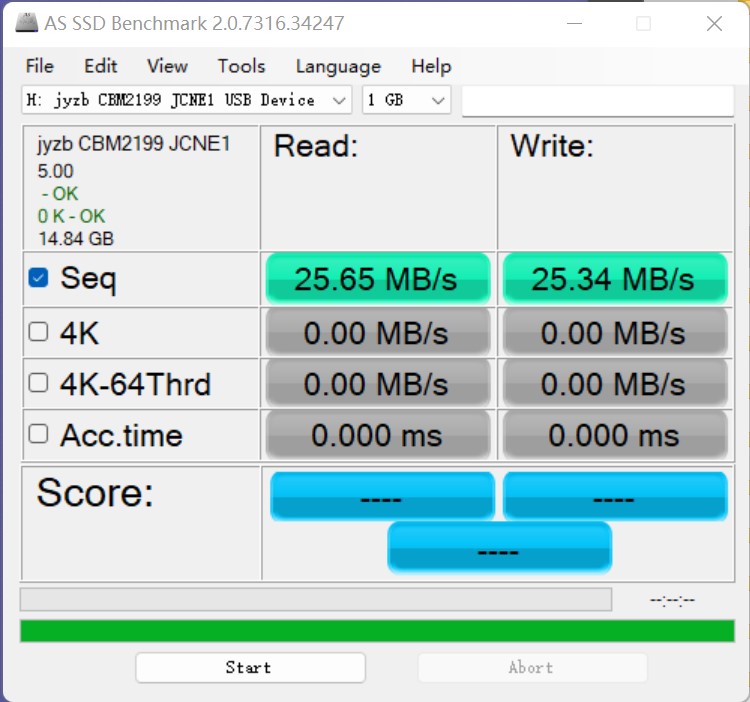

AS SSD结果

然后继续超频,拉到最低的16,此时读写能达到33MB/s,但是跑圈会掉盘,于是降回20了。

AU6989GTC + JCNE1

焊上去之后也是颗粒发烫,上绿油之后仍然发烫,放弃。

$ EOF.
