前言

润祺达生产的“神棒”是一种基于中天联科 (Availink) 芯片组的DTMB/DVB-C双模双接口的USB协议数字电视接收器,支持VHF/UHF双段和Windows/Linux/Android平台。自去年购入以来一直用于自建Tvheadend的有线数字接收,但该设备接收DVB-C的门限较高,在我目前的接收条件下经常出现马赛克和“断流”的问题,需要连接放大器以提升接收的稳定性,因此我在十一期间用一张TBS6281SE取代了该设备;但神棒的DTMB接收性能还不错,且支持安卓平台移动接收,于是打算使用该设备用于地面波收测操作,下面以收测昌平195频点作为测试。

准备工作

接收部分

  • 装有iPlayer客户端的安卓手机(系统版本4.4+),较低的版本可能兼容性好一些
  • Rqd神棒一个
  • 小天线一个
  • F头转MCX线和转换头、microUSB转USB-C数据线
  • USB供电的放大器及移动电源(可选)

TS流分析

接收过程

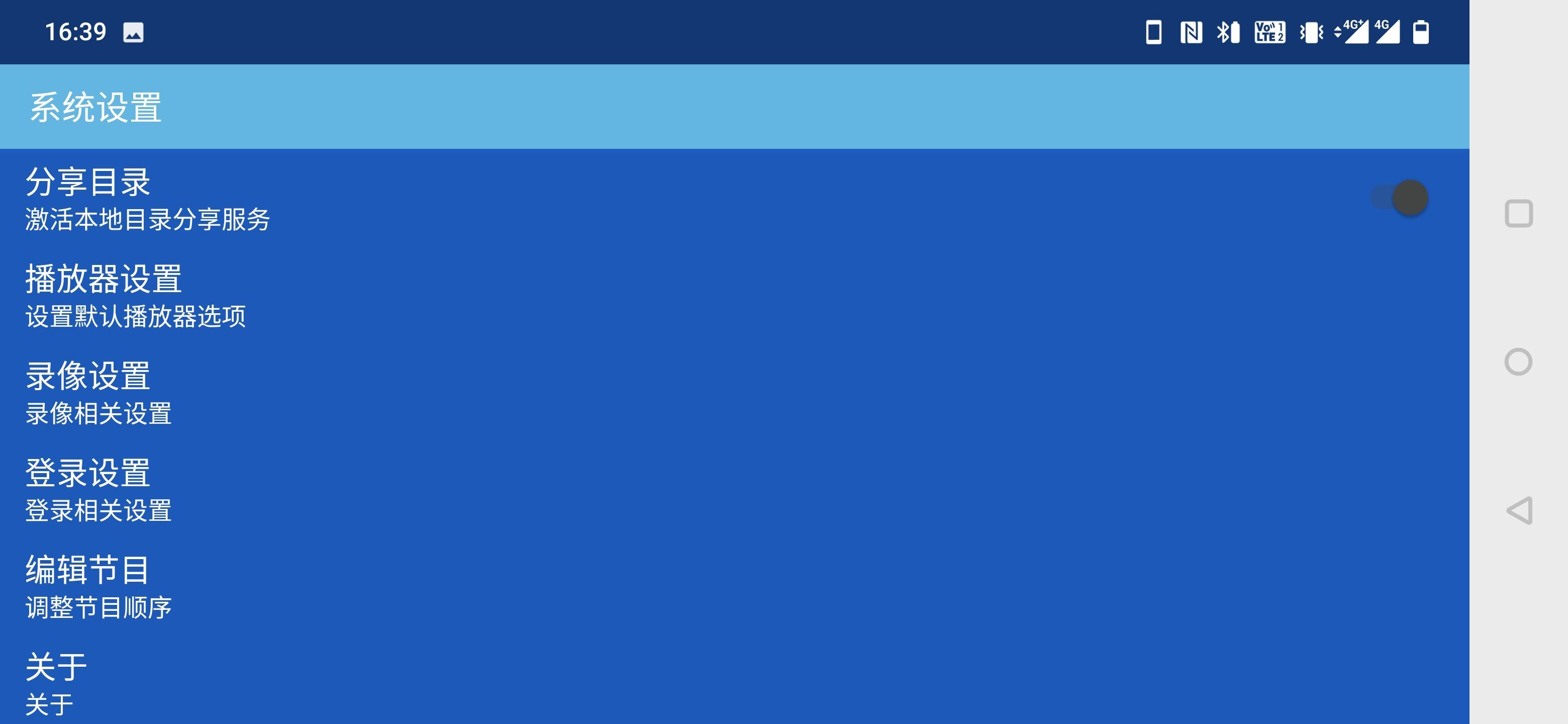

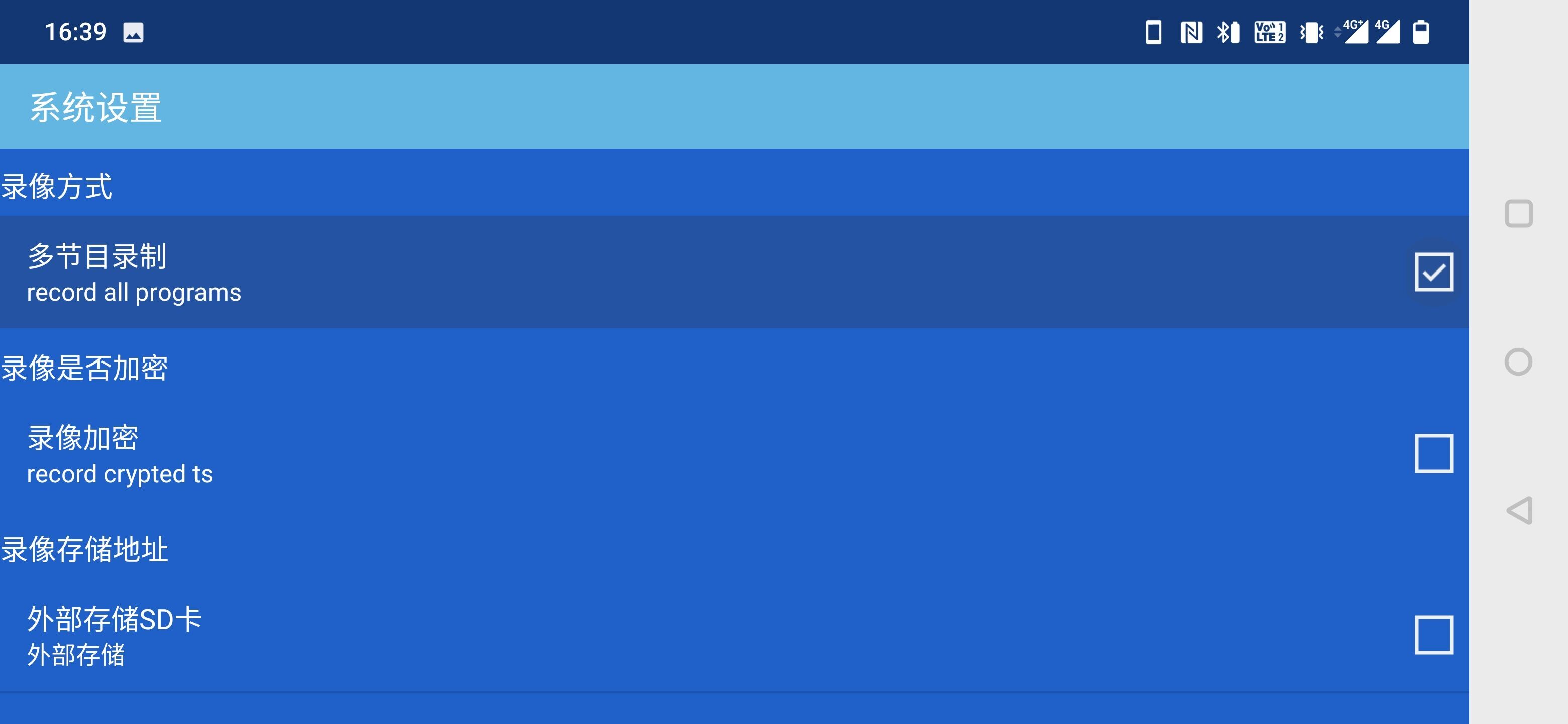

先在安卓手机上装上Rqd群组提供的iPlayer客户端,该客户端内置了神棒所需的驱动。安装好后先不要插入设备,而是先打开应用,向应用授予访问文件系统的权限。因为Rqd的应用没有音视频格式和码率的显示,所以需要抓取频点的整条TS流以备进一步分析,在系统设置菜单里选择录像设置,然后勾选多节目录制

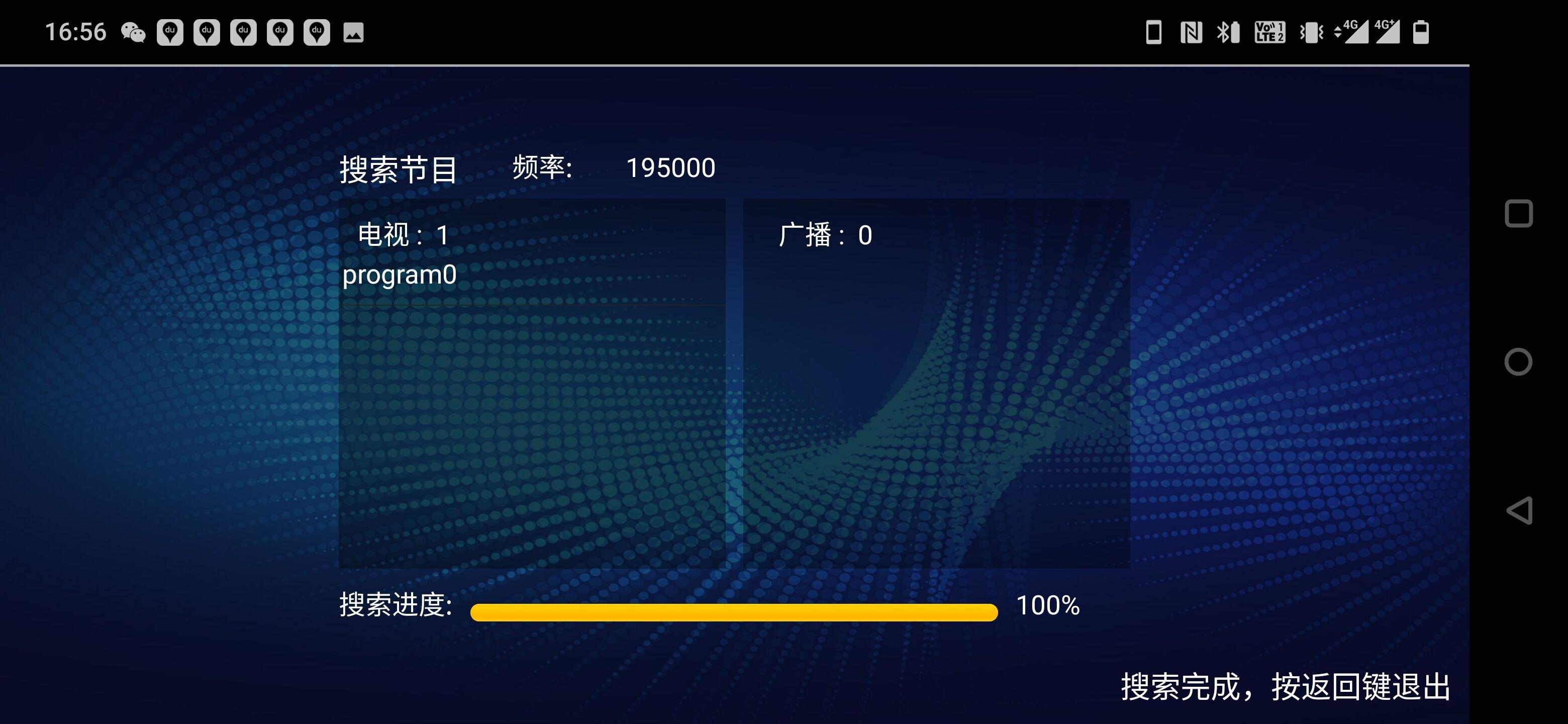

然后彻底退出应用(从后台清理掉),神棒插好天线和USB转接线,然后插上手机,系统会提示是否用iPlayer访问这个设备。点击确定进入iPlayer应用,初次使用会自动提示搜索,这里按返回键取消。这里是已经知道频点但想知道频点传输的节目内容,因此在首页里面选择搜索-手动搜索,确认信号源为地面,输入频率195000,调节天线方向使得信号强度和质量尽可能高。然后开始搜索:

这里可知195频点只传输了一个叫program0的电视频道,按返回键退出就可以收看:

快  定  流  动

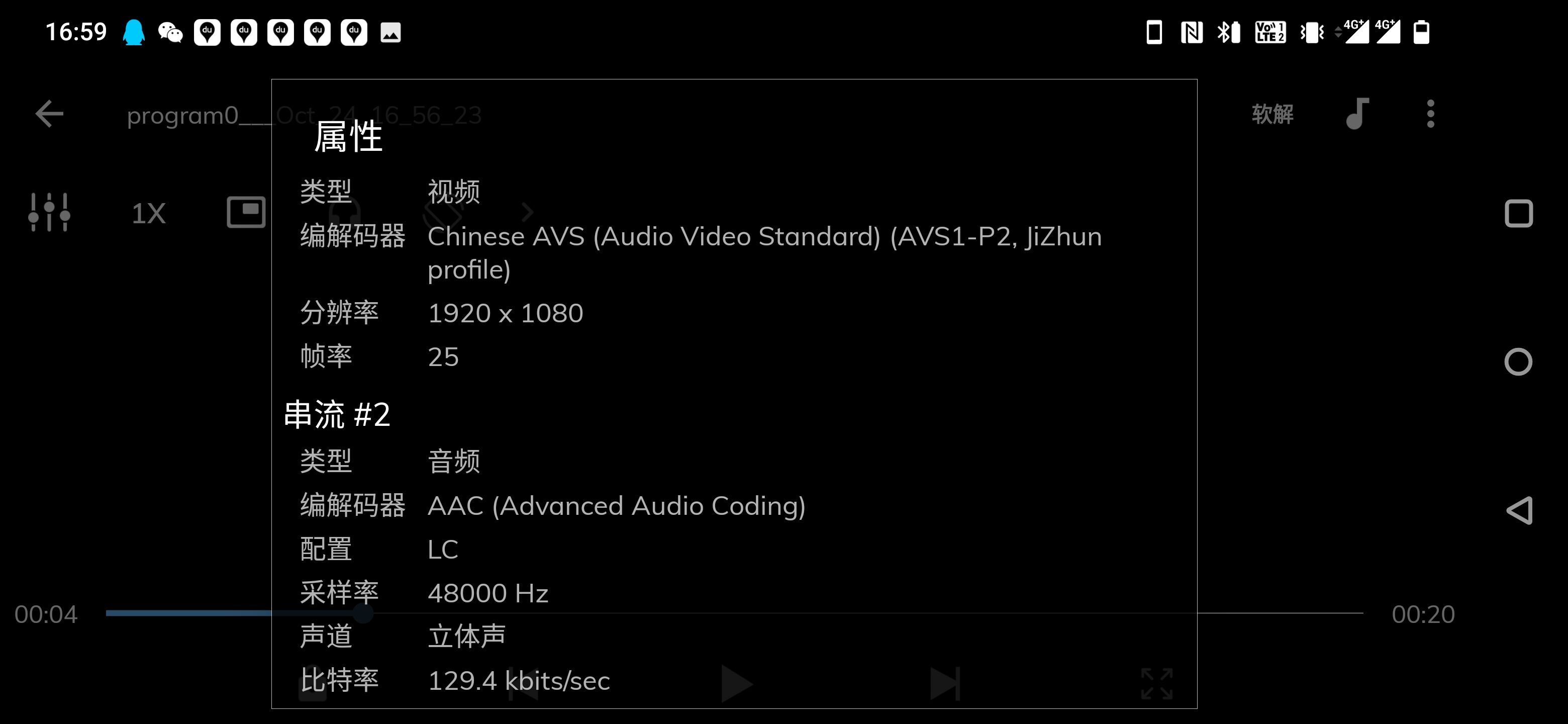

下面进行TS流的抓取,按返回键会显示一个菜单,点击录制开始录制,此时屏幕会出现录制图标,再点击这个图标结束录制,一般录制20秒就可以。然后,可以在内置存储的/sdcard/DCIM/runqidaTV/下面找到TS文件。如果频点只有一个Service,则会以频道名称为文件名的开头,否则是以频点为开头。当然,因为国内地面波大都是采用AVS+编码,所以用手机上的播放器是不能解出画面的,如下图;而iPlayer客户端支持AVS+的软解,所以能看到画面。

TS分析

通过PC端上的TransEdit应用,可以查看TS流内部的视频编码、码率和PID等信息。

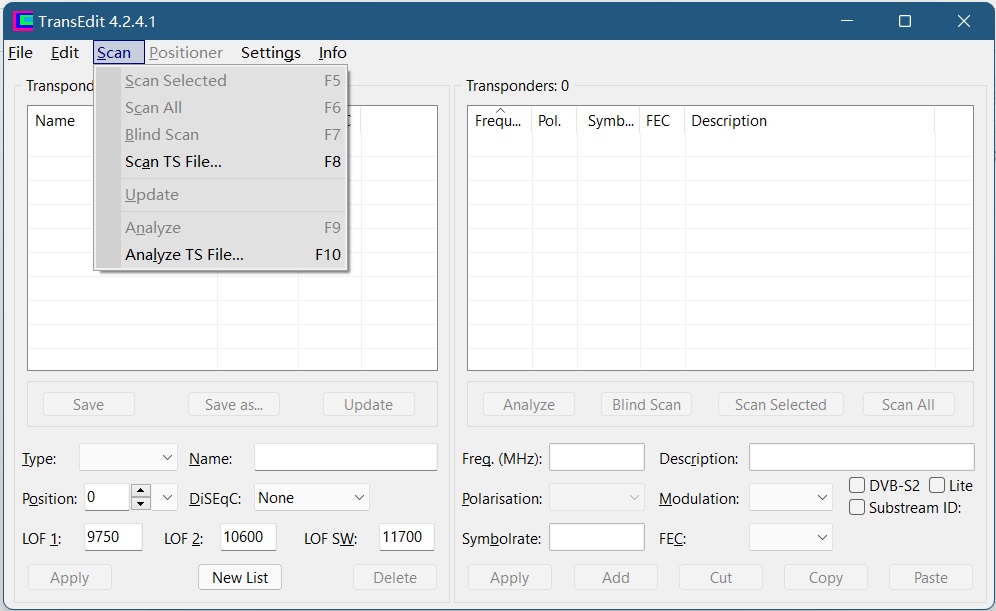

手机MTP模式连接电脑,从/sdcard/DCIM/runqidaTV/下面找到TS文件,复制到本机。选择Scan - Scan TS File...,打开刚才的TS文件。

加载TS文件后可以看到Service的列表,包括刚才的program0节目。

右键点击任意一个Service,选择Analyze,就能显示TS流的详细信息。刚开始各个参数会不停地改变,一段时间后会停止,此时Data Rate一项显示的就是TS的平均码率。展开左面的树状结构可以查看更详细的信息,这里就不介绍了。

对于多个Service的TS流(以北京626频点为例),也是一样的过程。这种多节目情况下软件在录制TS的过程中会保留空包 (null packets),可以通过总码率反推出调制方式。

$ EOF.

本文标题:使用安卓手机和 Rqd 神棒收测地面波并分析TS流
本文链接:https://www.jyzb01.com/2021/11/01/rqd-ts/
授权协议:署名-非商业性使用-相同方式共享 4.0 (CC BY-NC-SA 4.0)
转载或引用请标明出处为本站,不得用于商业用途,并以相同协议共享。严禁CSDN/采集站采集转载。

评论

  1. lau
    Macintosh Chrome 106.0.0.0
    2 年前
    2022-10-31 21:18:54

    博主你好,请问文中提及的“我用一张TBS6281SE做DVB-C的接收”是用什么硬件/软件解扰的呀?我之前没有接触过oscam之类的软件,家这边是永新视博的CA,最近想给家里搭建一台电视串流服务器。我阅读了一些国内论坛上的文章,有关解扰这方面讲得都比较隐晦。我的理解是用户能够通过USB读卡器与oscam软件,搭配tvheadend进行软件解扰,这样理解对吗?期待您的回复:)

    • 博主
      lau
      Windows Chrome 106.0.0.0
      2 年前
      2022-11-02 19:31:33

      就是在一台NAS上安装Ubuntu和Tvheadend+OScam,其实你说的基本正确,OScam接收Tvheadend下发的解密请求,通过USB读卡器读取智能卡,然后智能卡再返回密钥给OScam,OScam再把密钥传输到Tvheadend的。
      永新视博的话,OScam是支持的,但是歌华的永新视博暂时不行。

    • 博主
      lau
      Windows Chrome 106.0.0.0
      2 年前
      2022-11-02 19:35:25

      过段时间可能打算给NAS重装一个系统,到时候打算是换成Debian,然后可以详细写一写怎么配置OScam+TVH环境

      • lau
        巨硬中冰
        Macintosh Chrome 107.0.0.0
        2 年前
        2022-11-09 1:30:06

        感谢您的耐心解答!

    • Frank
      lau
      Macintosh Safari 16.2
      2 年前
      2023-1-20 21:22:59

      你好,请问你成功了吗?用的是什么方案?

  2. Frank
    Macintosh Safari 16.2
    已编辑
    2 年前
    2023-1-20 21:04:27

    你好博主,请问你知道歌华高清机顶盒的卡(机顶盒是黑色的HMT-2200SH,卡是带天坛标志的)插在润祺达神棒 cam 卡槽上,能收看高清频道吗?我目前只能看歌华导视和昌平综合高清频道,其它的高清频道看不了

    • 博主
      Frank
      Windows Chrome 109.0.0.0
      2 年前
      2023-1-20 22:32:34

      可以的,只要你的卡还有授权就能解密,但是你的tvh和oscam都要配置一下,让tvh和oscam建立连接才行。

      • Frank
        巨硬中冰
        Macintosh Safari 16.2
        2 年前
        2023-1-21 0:21:28

        我是在tb买的歌华破解卡,目前不行,我再研究一下

        • 博主
          Frank
          Windows Chrome 109.0.0.0
          2 年前
          2023-1-22 14:53:42

          其实并没有什么pj卡,都是商家从各个渠道收集来的别人不要的机器和卡,能不能用、能用多久看脸……
          之前我也是买的这种卡,都是不到一年就失效了,后面补办了一张自己名下的卡(以前换高清留下了原先的机顶盒和卡,但是后来被家里老人卖废品了)

          • Frank
            巨硬中冰
            Macintosh Safari 16.2
            2 年前
            2023-1-22 14:59:40

            请教一下,可以只补办卡不要机顶盒吗?是怎么收费的呢?另外现在都是4K机顶盒了,我试了4k机顶盒里面的卡好像没法被在wifi棒上用,没法解密。如果补办卡的话是不是还是得补办以前高清时代那种天坛标志的卡?

          • 博主
            Frank
            Windows Chrome 109.0.0.0
            2 年前
            2023-1-22 15:15:06

            可以的,但你名下得有那种老款的机顶盒才行(没有点播功能的单向机或者那种黑色的老款高清交互机),你带上开户时候的证件到柜台说补办,柜员会建议你换4K的新盒子,你说我用的那种老式电视,没必要用4K机顶盒,补办就行。费用好像是30还是50块钱
            那种4K机顶盒的卡确是用不了的,因为歌华4K机用的是自己魔改的同方CA,和其他地方用的同方不兼容,也没有人去做适配,短期内是用不了的;如果还是不行,一种方法就是买8K盒子然后抓组播源,现在好像是没有加密的。
            下面提供一下我的配置:
            tvh到oscam用CAPMD


            查看图片
            屏幕截图 2023-01-22 151021.png


            然后OScam这样设置,用dvbapi模式


            查看图片
            屏幕截图 2023-01-22 151122.png


            然后readers里面点击i那个图标,如果你的卡还有效就显示这个


            查看图片
            屏幕截图 2023-01-22 151212.png

          • Frank
            巨硬中冰
            Macintosh Safari 16.2
            2 年前
            2023-1-22 15:18:15

            好的,多谢解答。我自己先研究一下,有问题再向博主请教。祝博主新年快乐!

          • 博主
            Frank
            Windows Chrome 109.0.0.0
            2 年前
            2023-1-22 15:18:46

            新年快乐!

          • Frank
            巨硬中冰
            Macintosh Safari 16.2
            2 年前
            2023-1-22 18:37:57

            你好博主,按照你说的方法设置完了,插入tb上买的pj卡 (高清机顶盒的卡,天坛标志),能显示卡号,但没有显示授权信息详情,maturity和provider那里也都是空的。这种情况是说这个卡没有授权,还是说哪里还要再设置一下?

          • 博主
            Frank
            Windows Chrome 109.0.0.0
            2 年前
            2023-1-22 18:50:51

            正常情况下应该是插上就会显示这些信息的,个人感觉要么是卡有问题,要么是oscam编译的时候没有加入对于seca(歌华非4K卡的CA)的支持
            插上机顶盒看看能不能用吧

          • Frank
            巨硬中冰
            Macintosh Safari 16.3
            已编辑
            2 年前
            2023-1-27 18:14:21

            博主好,今天在歌华高清机顶盒上面试了,这张卡是可以用的,能读取到授权信息一切正常。你知道歌华非 4K 的 CA 是哪家方案吗?SECA 是你之前提到的永新视博吗? 按说博主如果用润祺达神棒的话可以支持歌华高清卡的话,我用的是润祺达的 wifi 神棒子也应该是支持歌华高清卡的,但是目前是不能读取不知道问题出在哪里?目前把歌华高清卡插在 wifi 神棒上面,oscam 的首页读卡器 status 那里显示的是 “errors, no entitlements”

          • 博主
            Frank
            Windows Chrome 109.0.0.0
            2 年前
            2023-1-27 21:08:58

            刚才回错人了(
            歌华非 4K 的用的是 Seca,也就是 Nagra(卫星烧友通常称作南瓜)的早期版本,永新视博是 4K 机顶盒用的 CA。我那个 USB 神棒插的是 NAS(用普通电脑组的),oscam 不是 rqd 提供的,是自己编译的版本。
            不能读应该还是编译的时候就没加 Seca 的支持,你可以在后台的 Files – oscam.version 那里看看有没有加入 Seca 支持,我这个是有的


            查看图片


          • Frank
            巨硬中冰
            Macintosh Safari 16.3
            2 年前
            2023-1-27 21:12:17

            我在oscam version里看了一下,是有seca的支持的,感觉挺奇怪的

          • 博主
            Frank
            Windows Chrome 109.0.0.0
            2 年前
            2023-1-27 21:17:22

            会不会是插反了(

          • Frank
            巨硬中冰
            Macintosh Safari 16.3
            2 年前
            2023-1-27 21:21:28

            不会,正反都试了,都不行。。。

          • Frank
            Frank
            Macintosh Safari 16.3
            2 年前
            2023-1-27 21:19:26

            不会,正反都试了,都不行。。。

          • 博主
            Frank
            Windows Chrome 109.0.0.0
            2 年前
            2023-1-27 21:21:38

            不行就自己试着重新编译一下oscam吧,官方wiki有教程的。。。

          • Frank
            巨硬中冰
            Macintosh Safari 16.3
            2 年前
            2023-1-27 21:22:52

            嗯,我自己再研究一下,多谢博主,现在看起来卡没问题,就是oscam的问题了

          • 博主
            Frank
            Windows Chrome 109.0.0.0
            2 年前
            2023-1-27 21:23:49

            但是既然能显示卡号,说明要么卡有问题,oscam不能读但是机顶盒能读,要么就是程序的问题……

  3. Durov
    Windows Edge 117.0.2045.60
    已编辑
    12 月前
    2023-10-13 23:24:24

    2023 年,感觉最傻瓜的 DVB-C 接收方案还得是泰信家的东西…又能收 DVB-C 又能安装安卓软件,机卡绑定解决方案最傻瓜化(虽然要额外购买他们的硬件),下个他们自编译的 OSCAM 也能做 CA 转发,唯一缺点就是安卓系统有点老…还有他们开发的各种奇奇怪怪的所谓智能硬件设备…
    要不是在码率上有线电视暴打 IPTV 否则真不愿意折腾这个东西…

  4. John
    Windows Chrome 122.0.0.0
    4 周前
    2024-9-15 21:40:28

    博主你好,想问一下在使用OScam解扰的时候,一开始是可以正常解扰的。但是每解扰一次,log就会显示card ejected。Card ejected之后Readers读取不了卡的信息。Reload readers或者重启OScam又可以重新读卡了。检查了好久设置都找不到原因,不知道是哪里设置错了,想问一下博主有没有什么头绪。
    2024-09-15 21:31:22:582 (reader) COM1 [tongfang] card ejected

    • 博主
      John
      Windows Chrome 128.0.0.0
      4 周前
      2024-9-16 19:27:24

      感觉可能只是读卡器或者卡不太稳定了(
